ڳوڙهي جامد وار جنريٽر (ASVG-35-0.4-4L-W)

مختصر وضاحت:

ترقي يافته جامد VAR جنريٽر رد عمل واري طاقت ۽ هارمونڪ تحريف کي معاوضي ۾ ڪيترائي فائدا پيش ڪن ٿا.هن جون جديد خاصيتون هڪ ئي وقت ۾ رد عمل واري طاقت جي معاوضي ۽ هارمونڪ ڪنٽرول کي بهتر طاقت جي معيار کي يقيني بڻائڻ جي قابل بڻائي ٿي.ترقي يافته ڪنٽرول الگورتھم سان، جنريٽر سسٽم جي متحرڪ کي صحيح طور تي تجزيو ڪري سگھي ٿو، موثر رد عمل واري طاقت جي معاوضي ۽ هارمونڪ گھٽتائي کي وڌائڻ.حقيقي وقت جي نگراني جون صلاحيتون مسلسل رد عمل واري طاقت جي سطح ۽ هارمونڪ مواد جي نگراني ڪن ٿيون، فعال مداخلت کي چالو ڪرڻ ۽ سسٽم جي ڪارڪردگي کي وڌائڻ لاء ترتيب ڏيڻ



- رد عمل واري طاقت جو معاوضو: Cos Ø = 1.00
- Capacitive ۽ Inductive معاوضو: -1 کان +1
- SVG جون سڀئي خاصيتون ۽ فائدا.
- 3rd، 5th، 7th، 9th، 11th harmonic حڪمن جي گھٽتائي
- يونٽ جي گنجائش کي منتخب ڪري سگھجي ٿو ڪنهن به تناسب ۾ پاور فيڪٽر جي اصلاح ۽ هارمونڪس جي اصلاح جي وچ ۾
- Capacitive inductive load-1~1
- موجوده غير متوازن اصلاح سڀني ٽن مرحلن ۾ لوڊ بي ترتيب لاءِ درست ڪري سگھي ٿي
درجه بندي رد عمل واري طاقت جي معاوضيظرف:15 ڪلو
هارمونڪ معاوضي جي صلاحيت:2-13 ڀيرا ,10A (70%SOC)
نامياري وولٹیج:AC400V(-40%~+15%)
نيٽ ورڪ:3 مرحلو 3 تار / 3 مرحلو 4 تار
تنصيب:ريڪ تي لڳل

پيداوار جي تفصيل

FAQ

پراڊڪٽ ٽيگ

ڪم ڪرڻ جو اصول

SVG جو اصول فعال هارمونڪ فلٽر سان تمام گهڻو ملندڙ جلندڙ آهي، جڏهن لوڊ انڊڪٽو يا ڪيپيسيٽو ڪرنٽ پيدا ڪري رهيو آهي، اهو لوڊ ڪرنٽ کي دير ڪري ٿو يا وولٽيج کي ليڊ ڪري ٿو.SVG فيز اينگل جي فرق کي ڳولي ٿو ۽ گرڊ ۾ اڳواٽ يا لئگنگ ڪرنٽ پيدا ڪري ٿو، ڪرنٽ جي فيز اينگل کي لڳ ڀڳ ساڳيءَ طرح ٺاهي ٿو جيڪو ٽرانسفارمر جي پاسي تي وولٽيج جي آهي، جنهن جو مطلب آهي بنيادي طاقت جو عنصر يونٽ آهي.YIY-SVG پڻ لوڊ عدم توازن کي درست ڪرڻ جي قابل آهي.

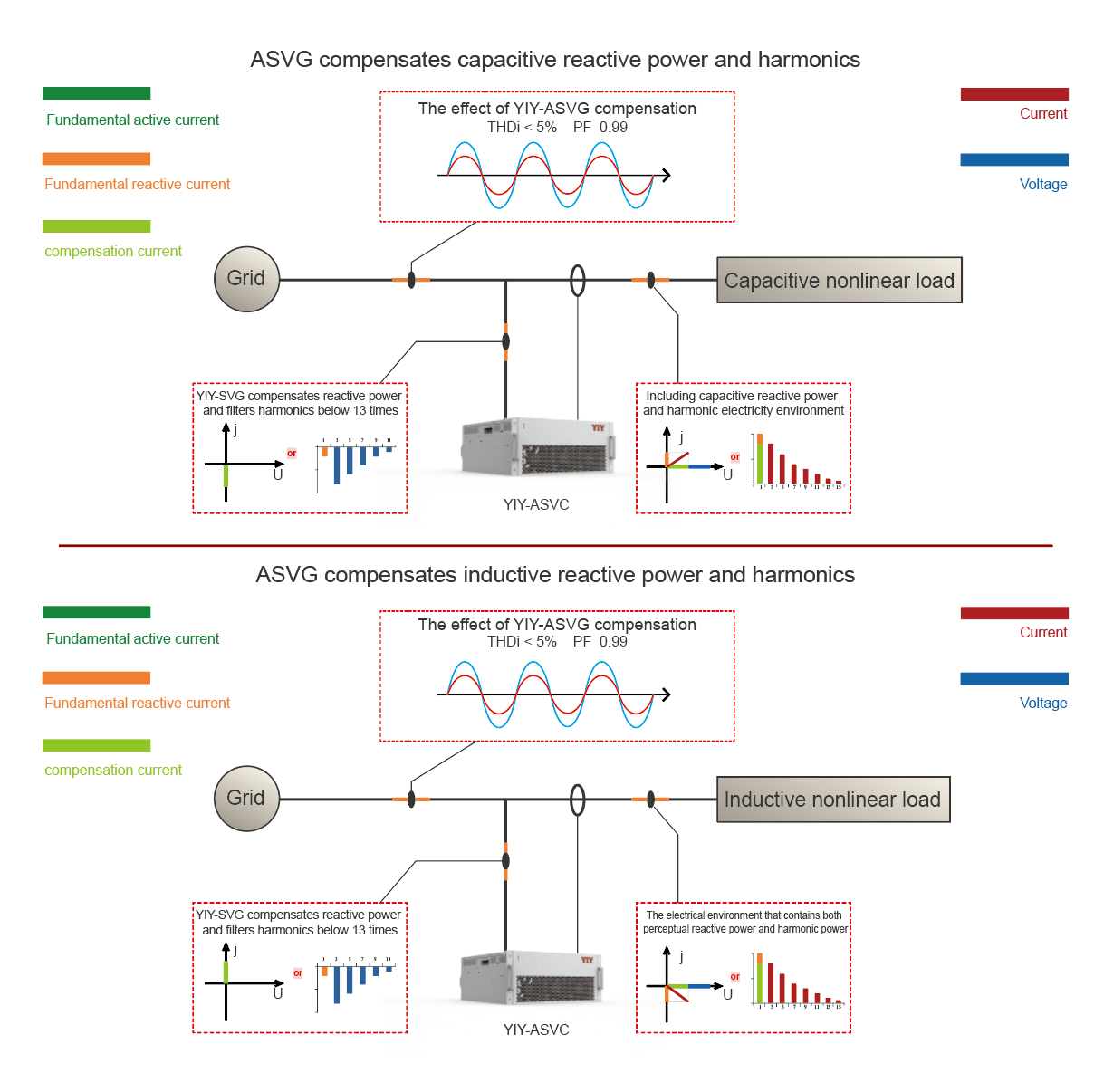

ASVGP اصول

ٽيڪنيڪل وضاحتون

ٽيڪنيڪل وضاحت 220V سيريز 400V سيريز 500V سيريز 690V سيريز
درجه بندي معاوضي جي صلاحيت 5Kvar 10KVar15KVar/35KVar/50KVar75KVar/100KVar 90Kvar 100Kvar/120Kvar
نامزد وولٹیج AC220V(-20%~+15%) AC400V(-40%~+15%) AC500V(-20%~+15%) AC690V (-20%~+15%)
شرح تعدد 50/60Hz±5%
گرڊ جي جوڙجڪ اڪيلو مرحلو 3 مرحلو 3 تار / 3 مرحلو 4 تار
متوازي جو تعداد ڪابه حد ناهي. هڪ واحد مرڪزي مانيٽرنگ ماڊل 8 پاور ماڊلز سان ليس ٿي سگهي ٿو.
مشين جي ڪارڪردگي >97%
سوئچنگ ڪارڪردگي 32kHz 16kHz 12.8kHz 12.8kHz
فنڪشن رد عمل / رد عمل ۽
هارمونڪ
رد عمل / رد عمل ۽ هارمونڪ / رد عمل ۽ عدم توازن (اختياري)
رد عمل پاور معاوضو
شرح
>99%
هارمونڪ معاوضو
ظرف
70٪ ايس او سي
هارمونڪ معاوضو
ٽائمز
2-13 ڀيرا
جوابي وقت <10ms
شور <50dB <60dB <65dB
رابطي جو طريقو ٻه-چينل RS485 ڪميونيڪيشن انٽرفيس (GPRS/WIFI وائرليس ڪميونيڪيشن جي سپورٽ)
نگراني جو طريقو 4.3 انچ LCD ننڍي-سائيز اسڪرين / 7 انچ LCD مرڪزي نگراني اسڪرين
تحفظ اوور لوڊ تحفظ، هارڊويئر/سافٽ ويئر موجوده تحفظ مٿان، گرڊ پاور تحفظ مٿان/گرڊ هيٺ
پاور تحفظ، گرڊ پاور وولٹیج عدم توازن تحفظ، طاقت جي ناڪامي تحفظ، گرمي پد تي
تحفظ، فريڪوئنسي انمولي تحفظ، شارٽ سرڪٽ تحفظ، وغيره
اوچائي ≤ 2000 ميٽر ≤ 2000 ميٽر ≤ 2000 ميٽر ≤ 2000 ميٽر
ماحول جي درجه حرارت -20 ~ +50 ° سي -20 ~ + 50 ℃ -20 ~ +50 ° سي -20 ~ +50 ° سي
مناسب گهم <90٪، سراسري مھينا گھٽ ۾ گھٽ گرمي پد 25 ° سي آھي مٿاڇري تي گھٽتائي کان سواء
آلودگي جي سطح هيٺيون سطح III
انسٽال ڪرڻ ريڪ وال تي لڳل
وائرنگ پيٽر پوئتي داخلا (ريڪ جو قسم) مٿين داخلا (وال مائونٽ ٿيل قسم)
تحفظ جو درجو IP20
رنگ اڇو





پيداوار جو نالو

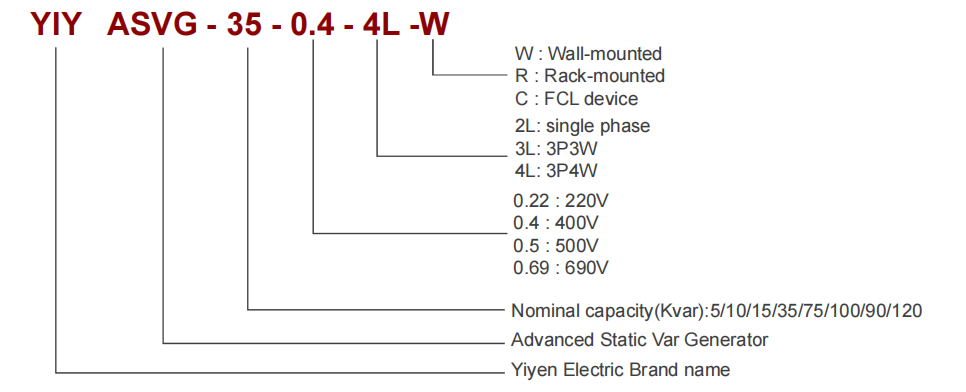

ASVG 产品标签

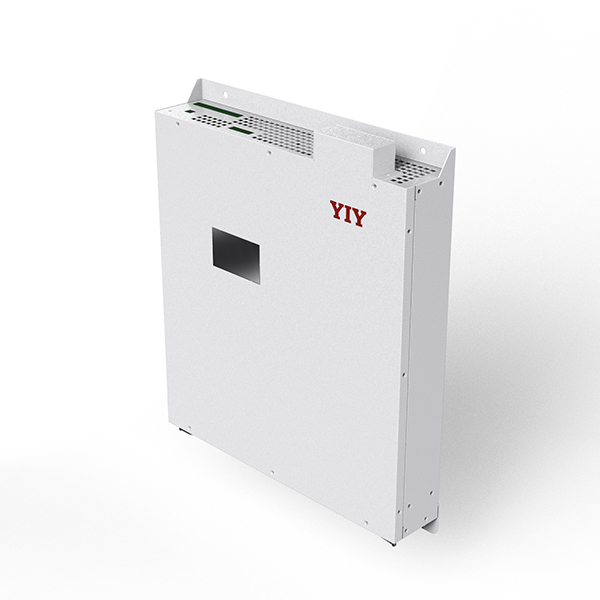

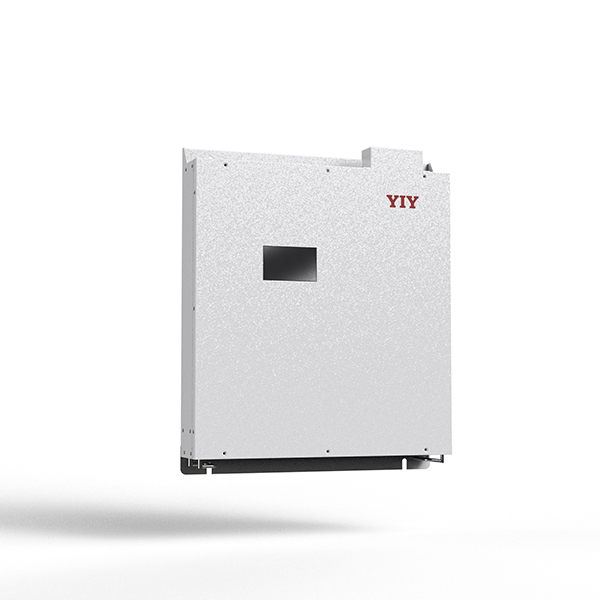

پيداوار جي ظاهر

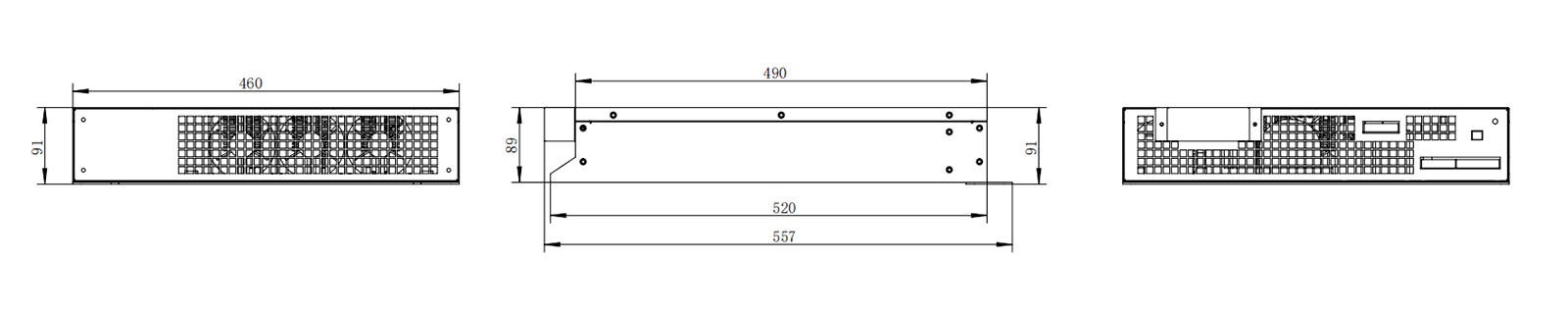

4W 小

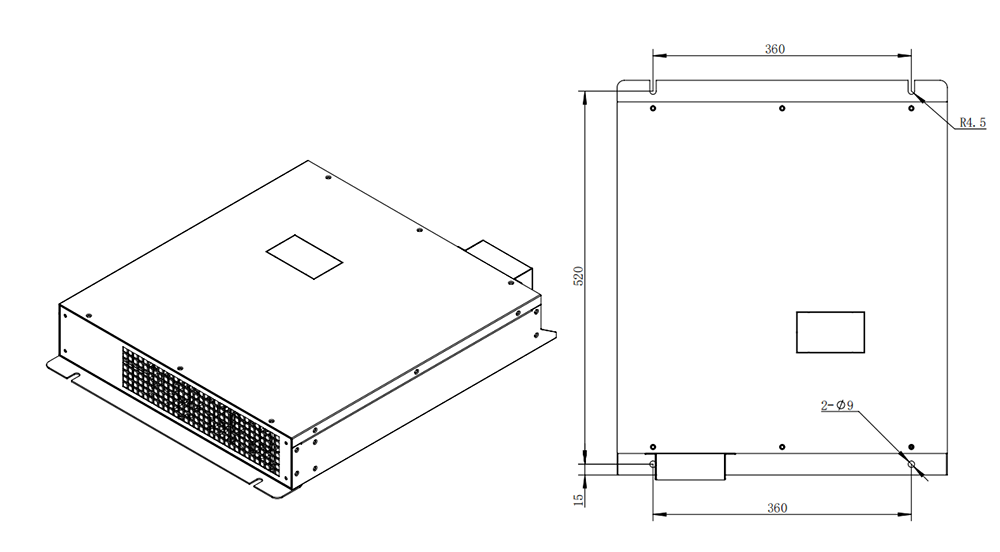

4W小2
